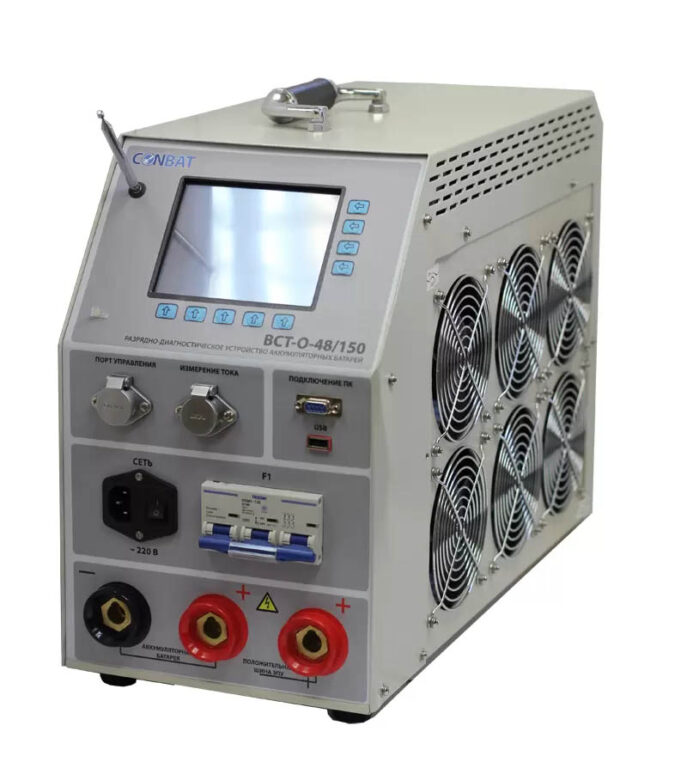

«Онлайн» разрядно-диагностическое устройство аккумуляторных батарей CONBAT BCT-O

Общая информация Документация Галерея


Госреестр СИ РФ №50060-12
Госреестр СИ Республики Таджикистан №TJ.04-582-16

Доступные для заказа артикулы:

Доступны заказные спецификации оборудования для корпоративных заказчиков.

Cерия ВСТ-О – специально разработанная серия интеллектуальных РДУ CONBAT для целей проведения полностью автономного цикла разряда-заряда (без постоянного присутствия персонала) групп аккумуляторных батарей напряжением 48 В и 220 В токами до 600 А . Дополнительно реализованное ограничение тока заряда, что позволяет успешно использовать данное РДУ с любыми типами систем питания. Поэлементный контроль элементов батарей предотвращает “уход” батарей в область глубокого разряда (ниже 1,7 В/эл).

Основные достоинства

  • Одно устройство нагрузки и поэлементного контроля АКБ
  • Беспроводная технология передачи данных напряжений отдельных моноблоков АКБ
  • Комплексный режим испытания батарей на емкость (контроллируемый разряд с последующим зарядом от выпрямителя)
  • Ограничение тока заряда (30,45 или 60А)
  • Режим работы без отключения тестируемых батарей от нагрузки
  • Русскоязычный интерфейс

Функциональные особенности:

  1. Режим тестирования с отключением и без отключения АКБ от нагрузки
  2. Большой сенсорный дисплей, простота настройки и ввода данных
  3. Возможность тестирования до 4 групп АКБ одновременно
  4. Функция поэлементного контроля напряжений АКБ реализована в нагрузочном блоке
  5. Возможность удаленного мониторинга
  6. Беспроводная технология сбора информации по напряжениям отдельных моноблоков АКБ
  7. Возможность поддержки питания от группы тестируемых батарей
  8. Гибкие настройки условий прерывания процесса тестирования (по конечному напряжению, по времени, по емкости)
  9. Увеличение тока разряда за счет подключения аналогичного устройства (нет необходимости покупки дополнительных блоков)
  10. Опция автоматического включения процесса заряда после завершения процесса разряда
  11. Русскоязычное программное обеспечение для контроля АКБ во время разряда/заряда и печати отчетов и хранения данных
  12. В программном обеспечении реализована функция записи данных процесса заряда

Схема тестирования без отключения АКБ от нагрузки

Связанные изображения:

Режим тестирования
  • Разряд постоянным током
  • Разряд постоянной мощностью
  • Автоматическое включение выпрямителя
Количество одновременно тестируемых групп
  • до 4-х групп, 192 аккумулятора в группе максимум
Диапазон тестируемых емкостей
  • до 3000 А*ч, током С10 (десятичасового разряда)
  • до 6000 А*ч, током С10 с использованием блоков дополнительных нагрузок
Диапазон выходного тока заряда
  • 0-300 А постоянного тока.
  • Регулировка выходного тока плавное, с шагом 1 А
Диапазон выходного напряжения заряда
  • 20-260В, согласно таблице модификаций
  • Регулировка выходного напряжения плавное, с шагом 1В
Диапазон рабочих напряжений
  • 176-286В переменного тока;
  • 18-56В постоянного тока от групп тестируемых аккумуляторных батарей (для моделей BCT-O-48/XXX)
Измерение
  • Напряжения группы аккумуляторных батарей
  • Напряжение элемента аккумуляторной батареи 2,6,12В
  • Ток разряда/заряда
  • Время разряда/заряда
Расчет
  • Емкость аккумуляторной батареи, А*ч
Погрешности измерений
  • Погрешность установленных значений тока разряда, % – 0,5.
  • Погрешность измеренных значений напряжения групп АКБ, % – 0,5.
  • Погрешность измеренных значений напряжения элементов, % – 0,05.
  • Погрешность установленных значений тока, % – 0,5.
Защита
  • от перенапряжения переменного тока
  • от обратной полярности
  • от короткого замыкания
  • от перегрева (до 85С)
  • Степень защиты оболочки по ГОСТ 14254-96 – IP20
Условия работы
  • Температура окружающего воздуха, °С:
    Рабочая – +40…0°С;
    Предельная – +50…-5°С.
  • Относительная влажность окружающего воздуха:
    75 % при 15°С,
    98 % при 25 °С.
  • Атмосферное давление: 84…107 кПа, (630…800 мм рт.ст.).
Условия хранения В соответствии с требованиями ГОСТ 21552-84:
  • в упаковке, в складских помещениях при температуре воздуха от 5 до 35°С.
Условия транспортирования В соответствии с ГОСТ 21552-84:
  • Температура окружающего воздуха – 40…+50°С;
  • Относительная влажность воздуха – до 95% при 30°С;
  • Атмосферное давление – 84…107кПа, (630…800 мм рт.ст.)
Передача данных
  • Соединение с ПК: RS232, USB
Управление
  • Органом управления является сенсорный экран
Режимы работы
  • Питание от тестируемой группы АКБ 48В (только BCT-O-48/XXX)
  • Питание от сети переменного тока 220В
Наработка на отказ
  • не менее 100 000 часов при номинальном значении напряжения электропитания
Габаритные размеры
  • Не более (см таблицу №1)
Масса
  • Не более 110 кг (см таблицу №1)
Cрок гарантии
  • 2 года

Таблица №1 масса габаритных характеристик

АРТИКУЛ

РАЗМЕР ПРИБОРА, ММ

ВЕС ПРИБОРА, КГ

РАЗМЕР УПАКОВКИ, ММ

ВЕС ПРИБОРА С УПАКОВКОЙ, КГ
ВCT-O-48/150 kit 524х224х395 13 39 670х700х370
ВCT-O-48/150 37 670х700х370
ВCT-O-48/300 kit 644*224*395 18 49 670х750х370
ВCT-O-48/300 47 670х750х370
ВCT-O-220/50 kit 664х224х395 18 47+18 670х750х370
+700х400х280
ВCT-O-220/50 47 670х750х370
ВCT-O-220/150 kit 910х224х629 52 90+18 1100х900х350
+700х400х280
ВCT-O-220/150 90 1100х900х350

Типовой состав раздрядно-диагностических устройств (артикул вида ВСТ-O-ХХХ/ХХХ):

Основной нагрузочный блок ВСТ-O-ХХХ/ХХХ (1шт); кабель питания устройства 220В (1шт); силовой кабель (3шт: красный,черный); кабель передачи данных RS-232(1шт); USB Flash карта с дистрибутивом программного обеспечения BatteryWizard, руководством по эксплуатации и обучающим фильмом (1шт); краткая инструкция пользователя (1шт); паспорт на устройство с отметкой ОТК (1шт); транспортировочный кейс на колесиках (1шт).

Типовой состав комплекта раздрядно-диагностические устройства (артикул вида ВСТ-ХХХ/ХХХ kit):

Основной нагрузочный блок ВСТ-O-ХХХ/ХХХ (1шт); датчики поэлементного контроля (N шт: 1 датчик на 4 канала 0-12В); кабель питания устройства 220В (1шт); силовой кабель (3шт: красный,черный); кабель передачи данных RS-232(1шт); USB Flash карта с дистрибутивом программного обеспечения BatteryWizard, руководством по эксплуатации и обучающим фильмом(1шт); краткая инструкция пользователя (1шт); паспорт на устройство с отметкой ОТК (1шт); транспортировочный кейс на колесиках (1шт).

Где,

  • ВСТ-ХХХ/ХХХ – это соответствующее артикулу устройство см таблицу ниже
  • N – кол-во датчиков поэлементного контроля в комплекте
