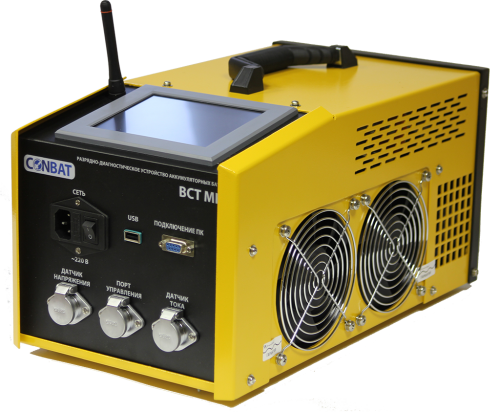

Разрядно-диагностическое устройство аккумуляторных батарей Conbat BCT Mini

Общая информация Документация Галерея


Госреестр СИ РФ №50060-12
Госреестр СИ Республики Таджикистан №TJ.04-582-16

Доступные для заказа артикулы:

CONBAT BCT-48/150 kit mini
CONBAT BCT-48/150 kit mini

Данная информация может быть использована для заказа продукции и планирования закупки.

Артикул: ВСТ-48/150 kit mini
Наименование: Комплект разрядно-диагностическое устройство аккумуляторных батарей CONBAT 20-60В/150A, 6 датчиков, токоизмерительные клещи 200А
Состав комплекта:
основной нагрузочный блок ВСТ-48/150 mini (1шт);
датчики поэлементного контроля (6 шт: 1 датчик на 4 канала 0-12В);
токоизмерительные клещи 200А (1 шт);
кабель питания устройства 220В (1шт);
комплект силовых кабелей: красный, черный (1 шт);
кабель передачи данных RS-232(1шт);
USB Flash карта с дистрибутивом программного обеспечения BatteryWizard (1шт);
лицензия на 2 установки ПО BatteryWizard (1шт);
паспорт на устройство с отметкой ОТК(1экз);
руководство по эксплуатации на РДУ Conbat (1экз);
руководство пользователя ПО BatteryWizard (1экз);
заверенная копия сертификата (декларации) соответствия (1экз);
заверенная копия свидетельства об утверждении типа средств измерений (1 экз);
заверенная копия описания типа средств измерений (1 экз);
заверенная копия методики поверки средств измерений (1 экз);
транспортировочный кейс с ручкой и на колесиках(1шт).

Опционально можно заказать:
- свидетельство о первичной метрологической поверке оборудования
- дополнительный комплект датчиков поэлементного контроля (1 датчик на 4 канала 0-12В)
- токоизмерительные клещи 100А или 600А для контроля АКБ в процессе разряда, а так же разряда АКБ на реальную нагрузку*

Для справки:
Рабочее напряжение: 20-60В пост тока.
Максимальный ток нагрузки: 150А.
Размеры прибора без упаковки/ с упаковкой ДхШхВ, (мм): 400*220*200 / 520*380*500
Вес без упаковки/с упаковкой, (кг) 8/28

* Спрашивайте о дополнительных возможностях у менеджеров компании.

Доступны заказные спецификации оборудования для корпоративных заказчиков.

Серия интеллектуальных РДУ CONBAT BCT mini предназначена для специально для операторов связи и сервисных компаний, которые проводят работы по обслуживанию аккумуляторных батарей на базовых станциях, в т.ч. в труднодоступных местах – на крышах, подвалах, чердаках и даже в горах. В перечисленных случаях основным критерием к выбору оборудования является не только его надежность и удобство использования, но и габариты и вес прибора. С помощью прибора CONBAT BCT mini, возможно проведение испытаний и обслуживание 2, 6, 12В аккумуляторных батарей с контролем состояния каждого отдельного элемента АКБ в процессе разряда собранных в группы по 24 и 48В токами до 150А.

Применение

Основные достоинства

  • Размеры устройства 400*220*200 мм
  • Вес без упаковки 8 кг, с упаковкой 28 кг
  • Одно устройство используется для тестирования и поэлементного контроля моноблоков АКБ
  • Беспроводная технология передачи данных напряжений отдельных моноблоков АКБ 2,6,12В (1.2В для NiCd)
  • Режим мониторинга процесса заряда аккумуляторных батарей
  • Русскоязычный интерфейс прибора и программного обеспечения
  • Внесено в госреестр средств измерений РФ

Функциональные особенности

1. Режим разряда постоянным током или постоянной мощностью – оценка остаточной емкости АКБ или времени автономной работы системы

2. Набор интерфейсов обмена данными RS-232, USB, Релейный выход – возможность удаленного мониторинга работы устройства, а так же совместная работа нескольких устройств для увеличения токов разряда

3. Функция беспроводного поэлементного контроля напряжений отдельных моноблоков АКБ реализована непосредственно в нагрузочном блоке – возможность тестирования до 4 групп АКБ одновременно

4. Большой сенсорный дисплей – простота настройки теста и ввода данных

5. Русскоязычный развитый интерфейс и функционал прибора – гибкие настройки условий прерывания процесса тестирования (по конечному напряжению, по времени, по емкости)

6. Русскоязычное программное обеспечение для контроля АКБ во время разряда/заряда и печати отчетов и хранения данных

7. Большой выбор модификаций приборов согласно необходимому диапазону рабочих напряжений и токов

  • Оборудование выпускается в соответствии с  ТУ 4220-003-60536623-2011.Декларация о соответствии
  • Свидетельство об утверждении типа средства измерений RU.C.34.010.A №46741 от 01 июня 2012 г.

Связанные изображения:

Режим тестирования
  • Разряд постоянным током
  • Разряд постоянной мощностью
Количество одновременно тестируемых групп
  • до 4-х групп
Диапазон тестируемых емкостей
  • до 1500 А*ч, током С10 (десятичасового разряда)
  • до 3000 А*ч, током С20 (двадцатичасового разряда), током С10 с использованием блока дополнительной нагрузки или дополнительного аналогичного модуля
Диапазон выходного тока
  • 0-150 А постоянного тока.
  • Регулировка выходного тока плавная, с шагом 1 А
Диапазон выходного напряжения
  • 20-60В
  • Регулировка выходного напряжения плавная, с шагом 1В
Диапазон рабочих напряжений
  • 176-286В переменного тока;
  • 18-56В постоянного тока от групп тестируемых аккумуляторных батарей
Потребление
  • 5 Вт в режиме холостого хода
  • 66 Вт  в режиме охлаждения (10 минут после остановки разряда)
Измерение
  • Напряжение группы аккумуляторных батарей
  • Напряжение элемента аккумуляторной батареи 2,6,12В (для SLA, VRLA батарей), В
  • Напряжение элемента аккумуляторной батареи 1,2В (для NiCd батарей), В
  • Ток разряда/заряда
  • Время разряда/заряда
Расчет
  • Емкость аккумуляторной батареи, А*ч
  • Мощность разряда/заряда, Вт
Погрешности измерений
  • Погрешность установленных значений тока разряда, % - 0,5. (но не менее 0,5А)
  • Погрешность измеренных значений напряжения групп АКБ, % - 0,5.
  • Погрешность измеренных значений напряжения элементов, % - 0,05.
  • Погрешность измеренных значений тока, % - 0,5.
Защита
  • от перенапряжения (по входу 220В - предохранитель)
  • от обратной полярности
  • от короткого замыкания
  • от перегрева (до 85С)
  • Степень защиты оболочки по ГОСТ 14254-96 - IP20
Условия работы
  • Температура окружающего воздуха, °С:
    Рабочая - +40…0°С;
    Предельная - +50…-5°С.
  • Относительная влажность окружающего воздуха:
    75 % при 15°С,
    98 % при 25 °С.
  • Атмосферное давление: 84…107 кПа, (630…800 мм рт.ст.).
Условия хранения              В соответствии с требованиями ГОСТ 21552-84:
  • в упаковке, в складских помещениях при температуре воздуха от 5 до 35°С.
Условия транспортирования              В соответствии с ГОСТ 21552-84:
  • Температура окружающего воздуха - 40…+50°С;
  • Относительная влажность воздуха - до 95% при 30°С;
  • Атмосферное давление - 84…107кПа, (630…800 мм рт.ст.)
Передача данных
  • Соединение с ПК: RS232, USB
Управление
  • Органом управления является сенсорный экран
Режимы работы
  • Питание от тестируемой группы АКБ 48В
  • Питание от сети переменного тока 220В
Наработка на отказ
  • не менее 100 000 часов при номинальном значении напряжения электропитания
Габаритные размеры ДхШхВ
  • Размеры прибора 400х220х200 мм
  • Размеры прибора с упаковкой 520х380х500 мм
Масса
  • Вес прибора 8 кг
  • Вес прибора в упаковке 28 кг
Cрок гарантии
  • 2 года

Артикул: ВСТ-48/150 kit mini
Наименование: Комплект разрядно-диагностическое устройство аккумуляторных батарей CONBAT 20-60В/150A, 6 датчиков,  токоизмерительные клещи 200А
Состав комплекта: Основной нагрузочный блок ВСТ-48/150 mini (1шт); датчики поэлементного контроля (6 шт: 1 датчик на 4 канала 0-12В); токоизмерительные клещи 200А (1 шт); кабель питания устройства 220В (1шт); комплект силовых кабелей: красный, черный (1 шт); кабель передачи данных RS-232(1шт); USB Flash карта с дистрибутивом программного обеспечения BatteryWizard (1шт); лицензия на 2 установки ПО BatteryWizard (1шт); паспорт на устройство с отметкой ОТК(1экз); руководство по эксплуатации на РДУ Conbat (1экз); руководство пользователя ПО BatteryWizard (1экз); заверенная копия сертификата (декларации) соответствия (1экз); заверенная копия свидетельства об утверждении типа средств измерений (1 экз); заверенная копия описания типа средств измерений (1 экз); заверенная копия методики поверки средств измерений (1 экз); транспортировочный кейс с ручкой и на колесиках(1шт).

ВНИМАНИЕ!

  • Доступны заказные комплектации по требованиям заказчика. Спрашивайте у менеджеров компании.
  • Сертификат о первичной метрологической поверке включается в комплект поставки по дополнительному согласованию. Спрашивайте у менеджеров компании.
  • При заказе уточняйте тип применяемый аккумуляторных батарей. Для NiCd аккумуляторных батарей предоставляются специализированные датчики поэлементного контроля (1 датчик на 4 канала 0-1.5В)
  • При заказе 2-х приборов и необходимости их одновременной работы в одном помещении с различными группами АКБ, уточняйте конфигурацию при заказе.
