Испытательное устройство CONBAT

Общая информация Документация Галерея


Относится к классу испытательных устройств

Доступные для заказа артикулы:

TAB-48/150
TAB-48/300
TAB-220/60
TAB-220/150
TAB-48/150

Испытательное устройство аккумуляторных батарей CONBAT 20-40В/75A, 40-60В/150A
TAB-48/300

Испытательное устройство аккумуляторных батарей CONBAT 20-40В/150A, 40-60В/300A
TAB-220/60

Испытательное устройство аккумуляторных батарей CONBAT 95-190В/30A,190-265/60A
TAB-220/150

Испытательное устройство аккумуляторных батарей CONBAT 95-190В/75A,190-300В/150A

Доступны заказные спецификации оборудования для корпоративных заказчиков.

Испытательные устройства CONBAT предназначены для проведения:

  • испытаний аккумуляторных батарей с целью измерения остаточной емкости;
  • оценки времени автономной работы систем гарантированного электроснабжения;
  • испытания характеристик источников бесперебойного питания.

Применение

Применяется в телекоммуникациях в системах питания и ИБП с опорным напряжением 24, 48 В, а так же в промышленности и энергетике, где аккумуляторы собираются в группы по 220, 240В.

Принцип работы

Принципом работы является стабилизация заданного тока нагрузки во всем диапазоне рабочих напряжений на протяжении заданного времени испытания.

В устройстве предусмотрена остановка при достижении ограничений:

  • ограничение рабочего напряжения (защита аккумуляторных батарей от глубокого разряда)
  • ограничение по снятой емкости (применительно к аккумуляторным батареям)
  • ограничение по времени проведения испытаний.

Устройство может быть использовано как самостоятельное устройство для проведения КТЦ контрольно-тренировочных циклов разряда-заряда аккумуляторных батарей или лечебно-тренировочных циклов. А так же устройство может быть использовано как блок дополнительного нагрузки при работе совместно с РДУ CONBAT моделей BCT, BCT-O для увеличения тока разряда. Для этих целей испытательные устройства аккумуляторных батарей CONBAT оборудованы портом управления, по которому они получают команду на остановку разряда аккумуляторных батарей от РДУ CONBAT (работа в режиме-ведущий ведомый)

Так же испытательные устройства аккумуляторных батарей CONBAT могут работать совместно с другим  аналогичным устройством для увеличения тока нагрузки.

Передача просмотр данных на ПК не предусмотрена.

Таблица модификаций испытательных устройств аккумуляторных батарей CONBAT TAB

Модель Диапазон напряжения, В
мин макс 2 6 12 24 43 48 96 110 130 190 220 260 265 350 380 480 600
TAB-48/150 20 60 — — — 75 150 150 — — — — — — — — — — —
TAB-48/300 20 60 — — — 150 300 300 — — — — — — — — — — —
TAB-220/60 40 265 — — — — 13 14 25 30 35 60 60 60 — — — — —
TAB-220/150 40 265 — — — — 33 40 80 90 115 150 150 150 150 — — — —

Связанные изображения:

Режим тестирования
  • Разряд постоянным током
Диапазон тестируемых емкостей
  • до 1500 А*ч, током С10 (десятичасового разряда)
  • до 3000 А*ч, током С20 (двадцатичасового разряда), током С10 с использованием блока дополнительной нагрузки или дополнительного аналогичного модуля
Диапазон выходного тока
  • 20-40В/75A, 40-60В/150A - для модели TAB-48/150
  • 20-40В/150A, 40-60В/300A - для модели TAB-48/300
  • 95-190В/30A,190-265/60A -для модели TAB-220/60
  • 95-190В/75A,190-300В/150A - для модели TAB-220/150
  • Регулировка выходного тока плавная, с шагом 1 А
  • Стабилизация тока - 0,5А
Диапазон входного рабочего напряжения
  • 20-60В - для моделей TAB - 48/150, TAB -48/300
  • 95-265 - для моделей TAB - 220/60, TAB -220/150
Диапазон рабочих напряжений
  • 176-286В переменного тока;
  • 18-56В постоянного тока от групп тестируемых аккумуляторных батарей (для моделей TAB - 48/150, TAB -48/300)
Потребление
  • 5 Вт в режиме холостого хода
  • 66 Вт  в режиме охлаждения (10 минут после остановки разряда)
Измерение
  • Напряжение группы аккумуляторных батарей
  • Ток разряда
  • Ток клещей (модет быть использовано для доп. нагрузки)
  • Время разряда/заряда
Расчет
  • Емкость аккумуляторной батареи, А*ч
Погрешности измерений
  • Погрешность установленных значений тока разряда, % - 0,5. (но не менее 0,5А)
  • Погрешность измеренных значений напряжения групп АКБ, % - 0,5.
  • Погрешность измеренных значений тока, % - 0,5.
Защита
  • от перенапряжения (по входу 220В - предохранитель)
  • от обратной полярности
  • от короткого замыкания
  • от перегрева (до 85С)
  • Степень защиты оболочки по ГОСТ 14254-96 - IP20
Условия работы
  • Температура окружающего воздуха, °С:
    Рабочая - +40…0°С;
    Предельная - +50…-5°С.
  • Относительная влажность окружающего воздуха:
    75 % при 15°С,
    98 % при 25 °С.
  • Атмосферное давление: 84…107 кПа, (630…800 мм рт.ст.).
Условия хранения              В соответствии с требованиями ГОСТ 21552-84:
  • в упаковке, в складских помещениях при температуре воздуха от 5 до 35°С.
Условия транспортирования              В соответствии с ГОСТ 21552-84:
  • Температура окружающего воздуха - 40…+50°С;
  • Относительная влажность воздуха - до 95% при 30°С;
  • Атмосферное давление - 84…107кПа, (630…800 мм рт.ст.)
Передача данных
  • Соединение с ПК: отсутсвует.
Управление
  • Органом управления являются кнопки на лицевой панели устройства
Режимы работы
  • Питание от тестируемой группы АКБ 48В (для моделей TAB - 48/150, TAB -48/300)
  • Питание от сети переменного тока 220В
Наработка на отказ
  • не менее 100 000 часов при номинальном значении напряжения электропитания
Габаритные размеры ДхШхВ
  • см. описание модели
Масса
  • см. описание модели
Cрок гарантии
  • 2 года

Комплектация изделий:

  • Нагрузочный блок TAB-ХХХ/ХХХ 1 шт.
  • Кабель питания устройства 220В 1 шт.
  • Комплект силовых кабелей (красный, черный) 1 комп.
  • Паспорт на устройство 1 экз.
  • Инструкция по эксплуатации 1 экз.
  • Заверенная копия сертификата соответствия 1 экз.
  • Транспортировочный кейс 1 шт.
  • Токоизмерительные клещи 100, 200 или 600 А 1 шт.

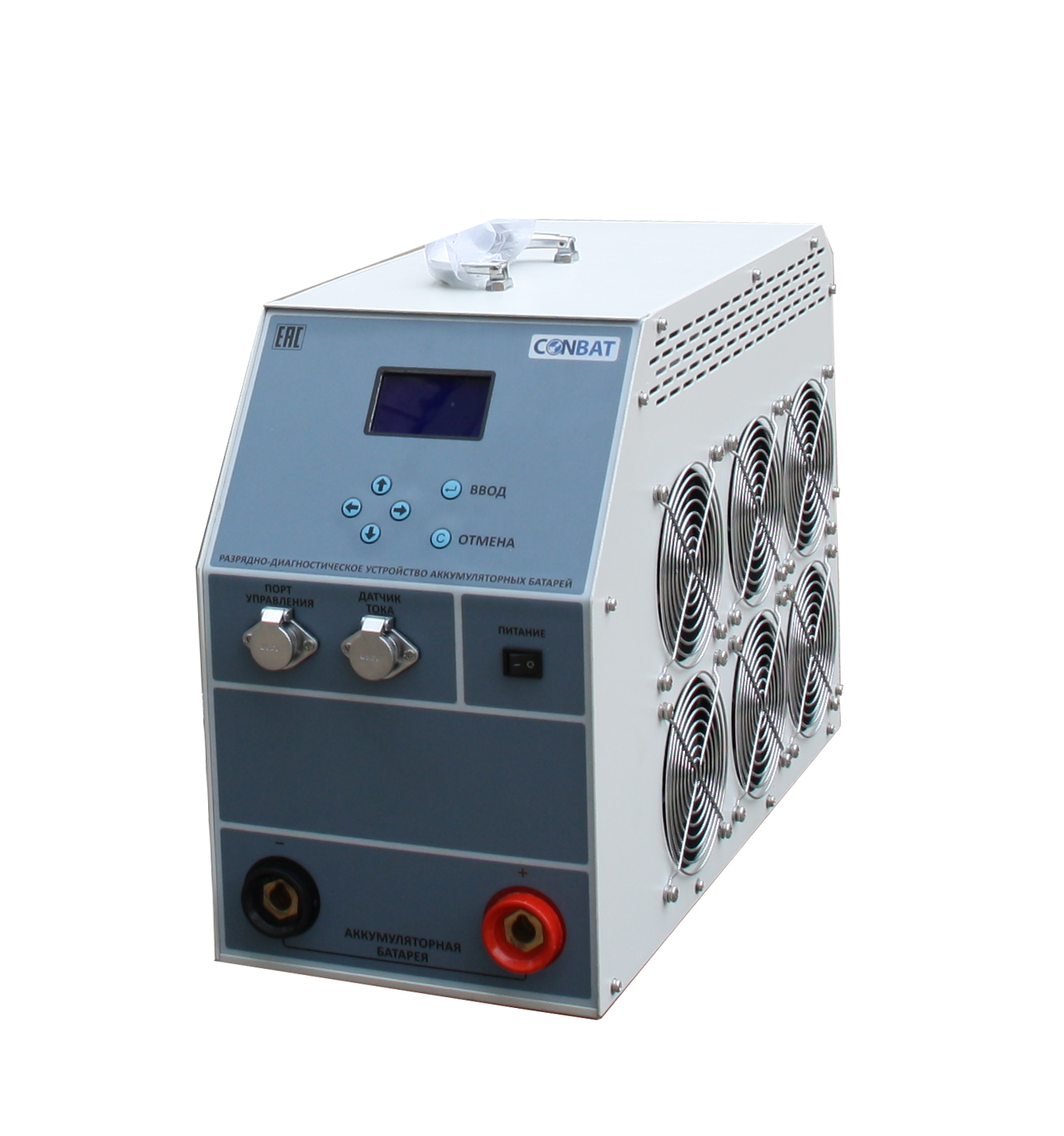

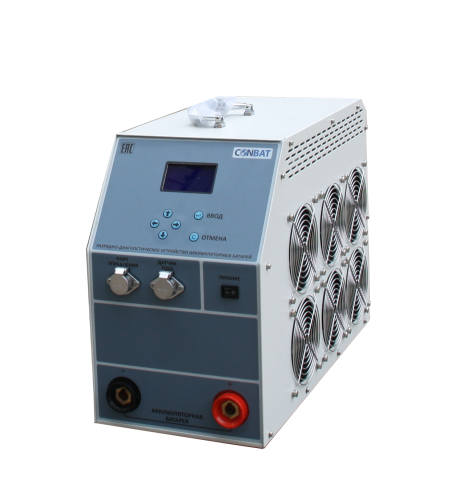

IMG_9523_1

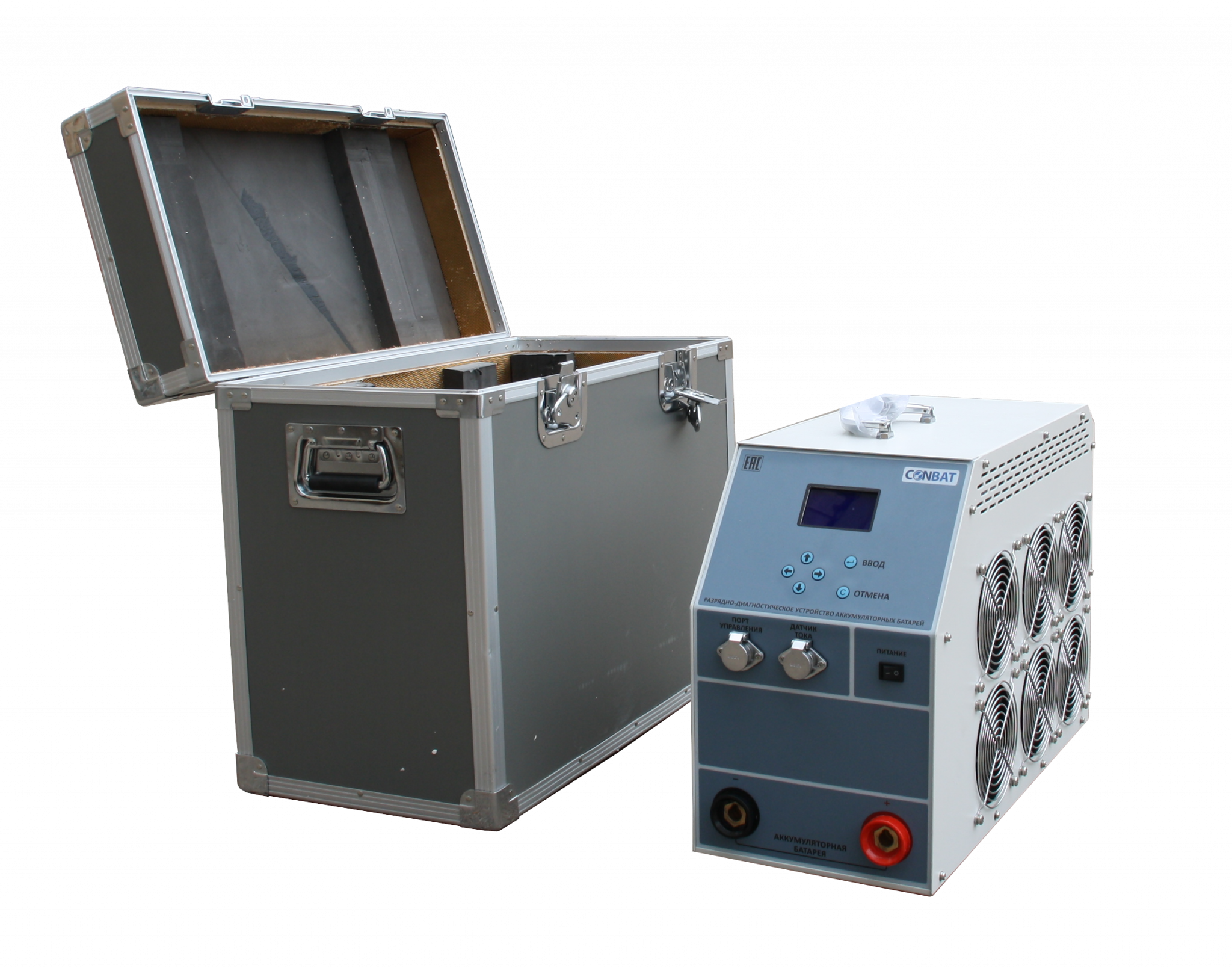

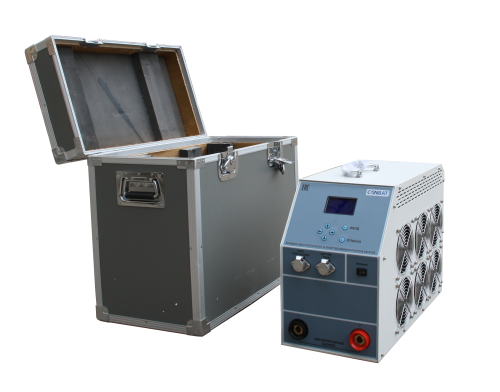

IMG_9523
