Главная • Каталог продукции •  Разрядно-диагностические комплексы •

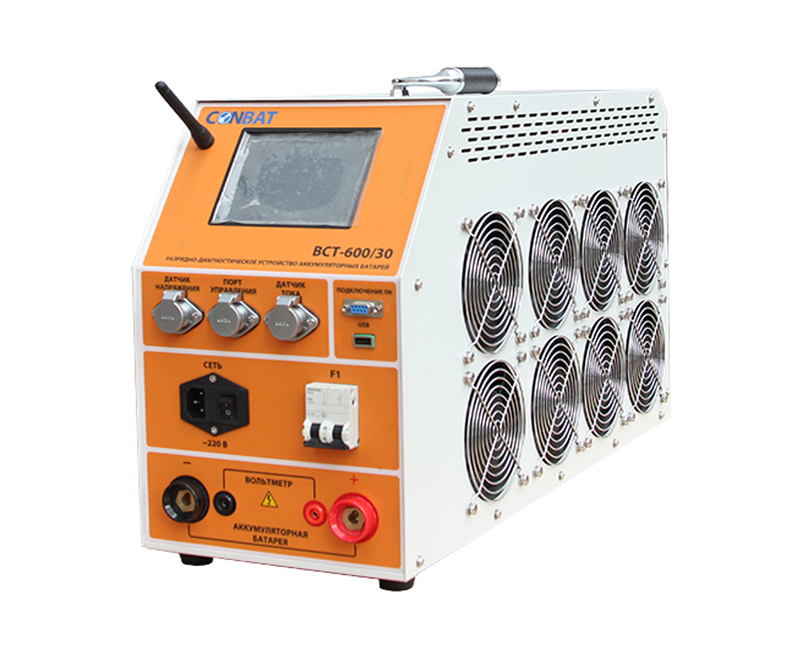

Разрядно-диагностическое устройство аккумуляторных батарей CONBAT BCT серия UPS

Общая информация Документация Галерея


Госреестр СИ РФ №50060-12
Госреестр СИ Республики Таджикистан №TJ.04-582-16

Доступные для заказа артикулы:

BCT-600/30
BCT-600/60
BCT-600/100
BCT-600/100(60/30) kit
BCT-600/30

Данная информация может быть использована для заказа продукции и планирования закупки.

Артикул: ВСТ-600/30 (комплект без датчиков)
Наименование: Разрядно-диагностическое устройство аккумуляторных батарей CONBAT 300-600В/30A
Состав комплекта: Основной нагрузочный блок ВСТ-600/30 (1шт); кабель питания устройства 220В (1шт); силовой кабель (2шт: красный,черный); кабель передачи данных RS-232(1шт); USB Flash карта с дистрибутивом программного обеспечения BatteryWizard, руководством по эксплуатации и обучающим фильмом(1шт); краткая инструкция пользователя (1шт); паспорт на устройство с отметкой ОТК (1шт); транспортировочный кейс на колесиках (1шт).

Опционально можно заказать:
- свидетельство о первичной метрологической поверке оборудования
- датчики поэлементного контроля (1 датчик на 4 канала 0-12В)
- токовые клещи для контроля АКБ в процессе разряда, а так же разряда АКБ на реальную нагрузку*

Для справки:
ВСТ-600/30 Разрядно-диагностическое устройство аккумуляторных батарей CONBAT 300-600В/30A
- Рабочее напряжение: 0-600В пост тока
- Максимальный ток нагрузки: 30А
- Размеры прибора без упаковки/ с упаковкой ШхВхГ, (мм): 628х223х372/ 670х750х370
- Вес без упаковки/с упаковкой, (кг): 18/47 для CONBAT ВСТ-600/30 (комплект без датчиков)


* Спрашивайте о дополнительных возможностях у менеджеров компании.
BCT-600/60

Данная информация может быть использована для заказа продукции и планирования закупки.

Артикул: ВСТ-600/60 (комплект без датчиков)
Наименование: Разрядно-диагностическое устройство аккумуляторных батарей CONBAT 300-600В/60A
Состав комплекта: Основной нагрузочный блок ВСТ-600/60 (1шт); кабель питания устройства 220В (1шт); силовой кабель (2шт: красный,черный); кабель передачи данных RS-232(1шт); USB Flash карта с дистрибутивом программного обеспечения BatteryWizard, руководством по эксплуатации и обучающим фильмом(1шт); краткая инструкция пользователя (1шт); паспорт на устройство с отметкой ОТК (1шт); транспортировочный кейс на колесиках (1шт).

Опционально можно заказать:
- свидетельство о первичной метрологической поверке оборудования
- датчики поэлементного контроля (1 датчик на 4 канала 0-12В)
- токовые клещи для контроля АКБ в процессе разряда, а так же разряда АКБ на реальную нагрузку*

Для справки:
ВСТ-600/60 Разрядно-диагностическое устройство аккумуляторных батарей CONBAT 300-600В/60A
- Рабочее напряжение: 0-600В пост тока
- Максимальный ток нагрузки: 60А
- Размеры прибора без упаковки/ с упаковкой ШхВхГ, (мм): 792х255х557/ 890х820х360
- Вес без упаковки/с упаковкой, (кг): 40/71 для CONBAT 300-600В/60A (комплект без датчиков)


* Спрашивайте о дополнительных возможностях у менеджеров компании.
BCT-600/100

Опционально можно заказать:
- свидетельство о первичной метрологической поверке оборудования
- датчики поэлементного контроля (1 датчик на 4 канала 0-12В)
- токовые клещи для контроля АКБ в процессе разряда, а так же разряда АКБ на реальную нагрузку*

Для справки:
ВСТ-600/100 Разрядно-диагностическое устройство аккумуляторных батарей CONBAT 300-600В/100A
- Рабочее напряжение: 0-600В пост тока
- Максимальный ток нагрузки: 100А
- Размеры прибора без упаковки/ с упаковкой ШхВхГ, (мм): 981х283х708/ 1100х390х1010
- Вес без упаковки/с упаковкой, (кг): 55/108 для CONBAT 300-600В/60A (комплект без датчиков)


* Спрашивайте о дополнительных возможностях у менеджеров компании.
BCT-600/100(60/30) kit

Данная информация может быть использована для заказа продукции и планирования закупки.

Артикул: ВСТ-600/100 kit (30 датчиков поэлементного контроля)
Наименование: Разрядно-диагностическое устройство аккумуляторных батарей CONBAT 300-600В/100A
Состав комплекта: Основной нагрузочный блок ВСТ-600/100 (1шт); кабель питания устройства 220В (1шт); 30 датчиков поэлементного контроля; силовой кабель (2шт: красный,черный); кабель передачи данных RS-232(1шт); USB Flash карта с дистрибутивом программного обеспечения BatteryWizard, руководством по эксплуатации и обучающим фильмом(1шт); краткая инструкция пользователя (1шт); паспорт на устройство с отметкой ОТК (1шт); транспортировочный кейс на колесиках (1шт).

Опционально можно заказать:
- свидетельство о первичной метрологической поверке оборудования
- датчики поэлементного контроля (1 датчик на 4 канала 0-12В)
- токовые клещи для контроля АКБ в процессе разряда, а так же разряда АКБ на реальную нагрузку*

Для справки:
ВСТ-600/100 Разрядно-диагностическое устройство аккумуляторных батарей CONBAT 300-600В/100A
- Рабочее напряжение: 0-600В пост тока
- Максимальный ток нагрузки: 100А
- Размеры прибора без упаковки/ с упаковкой ШхВхГ, (мм): 981х283х708/ 1100х390х1010
- Вес без упаковки/с упаковкой, (кг): 55/108 для CONBAT 300-600В/60A (30 датчиков поэлементного контроля)


* Спрашивайте о дополнительных возможностях у менеджеров компании.

Доступны заказные спецификации оборудования для корпоративных заказчиков.

Смотрите так же:

Серия интеллектуальных РДУ CONBAT BCT предназначена для проведения испытаний всех типов аккумуляторных батарей на емкость и расчета времени автономной работы систем гарантированного электроснабжения с контролем состояния каждого отдельного элемента АКБ в процессе разряда. Линейка оборудования позволяется выбрать оборудования для любого из существующих типов систем гарантированного электропитания. Успешно применяется для оценки остаточной емкости АКБ как в телекоммуникациях с опорным напряжением 24, 48 и 60В, так и в энергетике, где аккумуляторы собираются в группы по 220, 240В. В промышленности, где нередко используется 110В, а так же для ИБП — разряд групп АКБ до 600В.

Применение

Основные достоинства

  • Одно устройство используется для тестирования и поэлементного контроля моноблоков АКБ
  • Беспроводная технология передачи данных напряжений отдельных моноблоков АКБ 2,6,12В (1.2В для NiCd)
  • Режим мониторинга процесса заряда аккумуляторных батарей
  • Русскоязычный интерфейс прибора и программного обеспечения
  • Внесено в госреестр средств измерений РФ

Функциональные особенности

  1. Режим разряда постоянным током или постоянной мощностью — оценка остаточной емкости АКБ или времени автономной работы системы
  2. Набор интерфейсов обмена данными RS-232, USB, Релейный выход — возможность удаленного мониторинга работы устройства, а так же совместная работа нескольких устройств для увеличения токов разряда
  3. Функция беспроводного поэлементного контроля напряжений отдельных моноблоков АКБ реализована непосредственно в нагрузочном блоке — возможность тестирования до 4 групп АКБ одновременно
  4. Большой сенсорный дисплей — простота настройки теста и ввода данных
  5. Русскоязычный развитый интерфейс и функционал прибора — гибкие настройки условий прерывания процесса тестирования (по конечному напряжению, по времени, по емкости)
  6. Русскоязычное программное обеспечение для контроля АКБ во время разряда/заряда и печати отчетов и хранения данных
  7. Большой выбор модификаций прибора — для точного выбора необходимого диапазона рабочих напряжений и токов (см таблицу 1.)



Таблица модификаций устройств серии CONBAT BCT

Область применения Телекоммуникации Энергетика и промышленность ИБП

Диапазон напряжения, В

Модель 20-40В 40-60В 60-80В 90-150В 150-190В 190-260В 300-600В
BCT-48/75 mini 75 А
BCT-48/150 mini 75 A 150 А
BCT-48/150 75 A 150 А
BCT-48/300 150 А 300 А
BCT-60/120    120 А
BCT-110/50 50 А
BCT-110/100 100 А
BCT-110/300 300 А
BCT-220/60   30 А 60 А
BCT-220/150   75 А 150 А
BCT-600/30 30 А
BCT-600/60 60 А
BCT-600/100 100 А
BCT-300/120 60 А    120 А  60 А
Модель 8-15 В 15-140 В   140-240 В



Что если необходимо увеличить ток разряда?

  1. Если необходимо увеличить ток или мощность разряда, можно подключить к тестируемой АКБ второй аналогичный блок. (см. рис 1. и рис 2.)
  2. Или воспользоватся пассивным нагрузочным блоком соответствующего номинала, дальше по аналогии с п.1 только дешевле.
  3. А так же тестирование может производиться и без отключения АКБ от оборудования, к которому она подключена.

В каждом случае дополнительно подключаются токоизмерительные клещи, РДУ Conbat измеряет суммарный ток разряда батареи и поддерживает его на заданном уровне в процессе разряда.

Порядок подключения РДУ КонБат

рис 1. Порядок подключения РДУ КонБат

Увеличение мощности РДУ КонБат

рис 2. Порядок подключения 2-х РДУ КонБат

Презентация РДУ Conbat

Связанные изображения:

Режим тестирования
  • Разряд постоянным током
  • Разряд постоянной мощностью
Количество одновременно тестируемых групп
  • до 4-х групп, 192 аккумулятора в группе максимум
Диапазон тестируемых емкостей
  • до 3000 А*ч, током С10 (десятичасового разряда)
  • до 6000 А*ч, током С20, С10 с использованием блоков дополнительных нагрузок
Диапазон выходного тока заряда
  • 0-300 А постоянного тока.
  • Регулировка выходного тока плавное, с шагом 1 А
Диапазон выходного напряжения заряда
  • 8-600В, согласно таблице модификаций
  • Регулировка выходного напряжения плавное, с шагом 1В
Диапазон рабочих напряжений
  • 176-286В переменного тока;
Потребление
  • 5 Вт в режиме холостого хода
  • 11 Вт на 1 вентилятор в режиме охлаждения (10 минут после остановки разряда)
Измерение
  • Напряжение группы аккумуляторных батарей
  • Напряжение элемента аккумуляторной батареи 2,6,12В (для SLA, VRLA батарей), В
  • Напряжение элемента аккумуляторной батареи 1,2В (для NiCd батарей), В
  • Ток разряда/заряда
  • Время разряда/заряда
Расчет
  • Емкость аккумуляторной батареи, А*ч
  • Мощность разряда/заряда, Вт
Погрешности измерений
  • Погрешность установленных значений тока разряда, % - 0,5.
  • Погрешность измеренных значений напряжения групп АКБ, % - 0,5.
  • Погрешность измеренных значений напряжения элементов, % - 0,05.
  • Погрешность установленных значений тока, % - 0,5.
Защита
  • от перенапряжения (по входу 220В – предохранитель)
  • от обратной полярности
  • от короткого замыкания
  • от перегрева (до 85С)
  • Степень защиты оболочки по ГОСТ 14254-96 - IP20
Условия работы
  • Температура окружающего воздуха, °С:
    Рабочая - +40…0°С;
    Предельная - +50…-5°С.
  • Относительная влажность окружающего воздуха:
    75 % при 15°С,
    98 % при 25 °С.
  • Атмосферное давление: 84…107 кПа, (630…800 мм рт.ст.).
Условия хранения В соответствии с требованиями ГОСТ 21552-84:
  • в упаковке, в складских помещениях при температуре воздуха от 5 до 35°С.
Условия транспортирования В соответствии с ГОСТ 21552-84:
  • Температура окружающего воздуха - 40…+50°С;
  • Относительная влажность воздуха - до 95% при 30°С;
  • Атмосферное давление - 84…107кПа, (630…800 мм рт.ст.)
Передача данных
  • Соединение с ПК: RS232, USB
Управление
  • Органом управления является сенсорный экран
Режимы работы
  • Питание от тестируемой группы АКБ 48В
  • Питание от сети переменного тока 220В
Наработка на отказ
  • не менее 100 000 часов при номинальном значении напряжения электропитания
Габаритные размеры
  • Не более (см таблицу №1)
Масса
  • Не более 110 кг (см таблицу №1)
Cрок гарантии
  • 2 года

Таблица №1 масса габаритных характеристик

Артикул

Размер прибора, мм

Вес прибора, кг

Размер упаковки, мм

Вес прибора с упаковкой, кг
ВCT-48/75 kit mini 210х110х100 8 28 380х500х520
ВCT-48/75 mini 26 380х500х520
ВCT-48/150 kit 524х224х395 13 39 670х700х370
ВCT-48/150 37 670х700х370
ВCT-48/150 kit mini 210х110х100 8 28 380х500х520
ВCT-48/150 mini 26 380х500х520
ВCT-48/300 kit 644*224*395 18 49 670х750х370
ВCT-48/300 47 670х750х370
ВCT-60/120 kit 682х224х395 24 48+5 800х600х370
+380х340х140
ВCT-60/120 48 800х600х370
ВCT-110/50 kit 664х224х395 13 37+15 670х700х370
+700х400х280
ВCT-110/50 37 670х700х370
ВCT-110/100 kit 682х224х395 20 43+15 800х600х370
+700х400х280
ВCT-110/100 43 800х600х370
ВCT-110/300 kit 910х224х629 52 98+15 1100х900х350
+700х400х280
ВCT-110/300 98 1100х900х350
ВCT-220/60 kit 664х224х395 18 47+18 670х750х370
+700х400х280
ВCT-220/60 47 670х750х370
ВCT-220/150 kit 910х224х629 52 90+18 1100х900х350
+700х400х280
ВCT-220/150 90 1100х900х350
ВCT-600/30 kit 628х223х372 18 50 670х750х370
ВCT-600/30 47 670х750х370
ВCT-600/60 kit 792х255х557 40 71 890х820х360
ВCT-600/60 68 890х820х360
ВCT-600/100 kit 981х283х708 55 108 1100х390х1010
ВCT-600/100 105 1100х390х1010
ВCT-300/120 kit 682х224х395 24 48+18 800х600х370
+700х400х280
ВCT-300/120 48 800х600х370



Типовой состав раздрядно-диагностических устройств (артикул вида ВСТ-ХХХ/ХХХ):

Основной нагрузочный блок ВСТ-ХХХ/ХХХ (1шт); кабель питания устройства 220В (1шт); силовой кабель (2шт: красный,черный); кабель передачи данных RS-232(1шт); USB Flash карта с дистрибутивом программного обеспечения BatteryWizard, руководством по эксплуатации и обучающим фильмом(1шт); краткая инструкция пользователя (1шт); паспорт на устройство с отметкой ОТК (1шт); транспортировочный кейс на колесиках (1шт).

Типовой состав комплекта раздрядно-диагностические устройства (артикул вида ВСТ-ХХХ/ХХХ kit):

Основной нагрузочный блок ВСТ-ХХХ/ХХХ (1шт); датчики поэлементного контроля (N шт: 1 датчик на 4 канала 0-12В); кабель питания устройства 220В (1шт); силовой кабель (2шт: красный,черный); кабель передачи данных RS-232(1шт); USB Flash карта с дистрибутивом программного обеспечения BatteryWizard, руководством по эксплуатации и обучающим фильмом(1шт); краткая инструкция пользователя (1шт); паспорт на устройство с отметкой ОТК (1шт); транспортировочный кейс на колесиках (1шт).

Где,

  • ВСТ-ХХХ/ХХХ - это соответствующее артикулу устройство см таблицу ниже
  • N - кол-во датчиков поэлементного контроля в комплекте
Артикул Рабочий диапазон Датчики в комплекте Применение
ВCT-48/75 kit mini 20-60В/75A 6 24В, 48В
ВCT-48/75 mini нет
ВCT-48/150 kit 20-40В/75A, 40-60В/150A 6
ВCT-48/150 нет
ВCT-48/150 kit mini 20-40В/75A, 40-60В/150A 6
ВCT-48/150 mini нет
ВCT-48/300 kit 20-40В/150A, 40-60В/300A 6
ВCT-48/300 нет
ВCT-60/120 kit 20-80В/120A 8 24В, 48В, 60В
ВCT-60/120 нет
ВCT-110/50 kit 90-150В/50A 14 110В
ВCT-110/50 нет
ВCT-110/100 kit 90-150В/100A 14
ВCT-110/100 нет
ВCT-110/300 kit 90-150В/300A 14
ВCT-110/300 нет
ВCT-220/60 kit 95-190В/30A, 190-260В/60A 30 220В (датчики поставляются в отдельном кейсе)
ВCT-220/60 нет
ВCT-220/150 kit 95-190В/75A,190-260В/150A 30
ВCT-220/150 нет
ВCT-600/30 kit 300-600В/30A 10 380В, 600В
ВCT-600/30 нет
ВCT-600/60 kit 300-600В/60A 10
ВCT-600/60 нет
ВCT-600/100 kit 300-600В/100A 10
ВCT-600/100 нет
ВCT-300/120 kit 8-15В/60A, 15-140В/120A, 140-280В/60A 30 12В, 24В, 48В, 60В, 80В, 110В, 220В (датчики поставляются в отдельном кейсе)
ВCT-300/120 нет
