Устройство защиты и управления светоограждением мачт (УЗК-СОМ мод. А)

Общая информация Документация Галерея


Блок управления освещением или УКВО

Доступные для заказа артикулы:

УЗК-СОМ мод.А1
УЗК-СОМ мод.А2
УЗК-СОМ мод.А1

УЗК-СОМ мод.А1 Устройство защиты и контроля светового мачт УЗК-СОМ (DIN, IP20, 1 линия, 42-72В пост тока)
УЗК-СОМ мод.А2

УЗК-СОМ мод.А2 Устройство защиты и контроля светового мачт УЗК-СОМ (DIN, IP20, 2 линии, 42-72В пост тока)

Доступны заказные спецификации оборудования для корпоративных заказчиков.

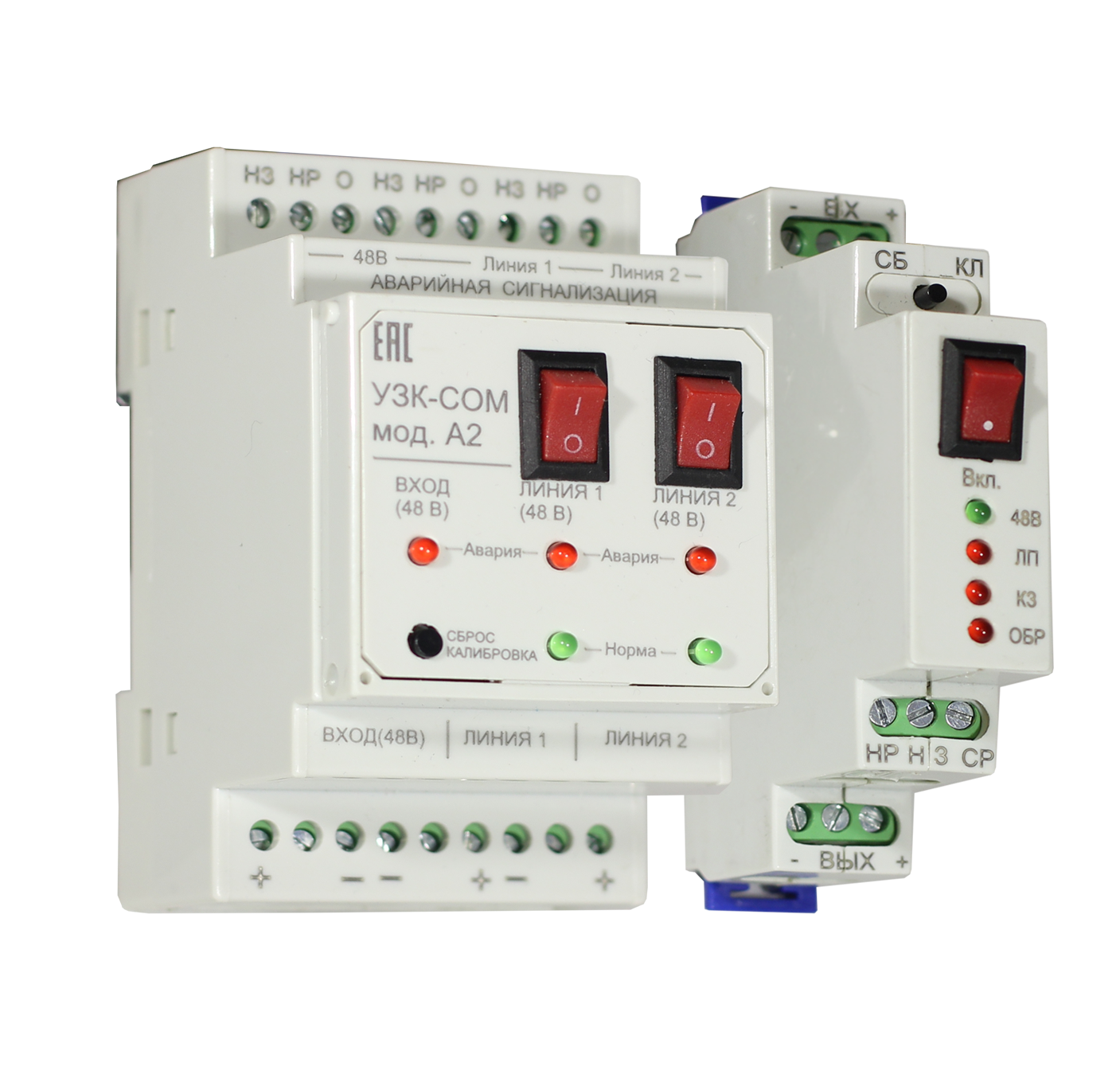

УЗК-СОМ мод.А — устройство контроля 1 или 2-х линий светодиодных заградительных огней напряжением 48В с встроенным многоразовым предохранителем и ограничителем выходного напряжения.

Семейство устройств  УЗК-СОМ мод.А -это новая микропроцессорная версия «Блока управления заградительным освещением» или «УКВО», разработанная с учетом 5-ти летнего опыта успешной эксплуатации приборов УЗК-СОМ мод.В у ведущих операторов связи и компаний нефтедобывающей и перерабатывающей отрасли России.

При разработке устройств УЗК-СОМ мод.А были заложены требования максимальной надежности, компактности и функциональности. Поэтому устройства УЗК-СОМ мод.А1  и УЗК-СОМ мод.А2 обладают следующими особенностями:

  • Встроенный ограничитель выходного напряжения в диапазоне 42 — 59 В
  • Контроль и индикация перегорания ламп, обрыва линии, КЗ.
  • Функция калибровки значений контролируемого тока.
  • Защита от короткого замыкания многократного действия.

В устройстве применены хорошо зарекомендовавшие себя в устройствах УЗК-СОМ мод.В многоразовые предохранители (полимерные позисторы). Их применение значительно сокращает стоимость Блока управления заградительным освещением или УКВО, т.к. не нужно приобретать традиционные автоматические выключатели. А для обслуживания линий светоограждения, в устройстве применены выключатели линий.

УЗК-СОМ мод.А устанавливается в разрыв цепи электропитания постоянным током светодиодных ламп светового ограждения мачт. Имеет одну или две линии контроля электропитания ламп и оборудовано сигнальными выходами в виде беспотенциальных («сухих») контактов, а так же визуальной светодиодной сигнализацией  аварийных состояний.



Связанные изображения:

Технические характеристики

Наименование параметра Значение A1 / A2
Диапазон входного напряжения, В 42 - 72
Диапазон выходного рабочего напряжения, В 42 - 59
Максимальный рабочий, ток А 1,0
Потребляемая мощность, не более, Вт 1,5
Диапазон значений контроллируемого тока, мА 25 – 1000
Погрешность предустанавливаемых значений контролируемого тока,  % ±5
Максимальное напряжение постоянного тока в коммутируемой  цепи “сухих контактов”, В 120/240
Максимальный коммутируемый ток в цепи “сухих контактов”, А 0,5 / 1,0
Сопротивление ключа "сухих контактов",разомкнутое не менее/замкнутое не более, Ом 2 000 000/0,05
Вес, не более, кг 0,1/0,2
Размеры ДхШхВ, мм 66х18х90/ 66х53х88
Исполнение DIN , УХЛ 3.1**
Класс защиты IP 20
УЗИП II/III класса, кА нет
Наработка на отказ, часов 150 000
Срок службы 5 лет
Гарантия 2 года
  1. Устройство защиты и контроля светового мачт УЗК-СОМ (DIN, IP20, 1 линия, 42-72В пост тока)
  2. Устройство защиты и контроля светового мачт УЗК-СОМ (DIN, IP20, 2 линии, 42-72В пост тока)

в разработке
